Presný rozsah a náročnosť praktických úloh určí učiteľ. Pred prácou si prečítajte spoločné pokyny.

Základná téma

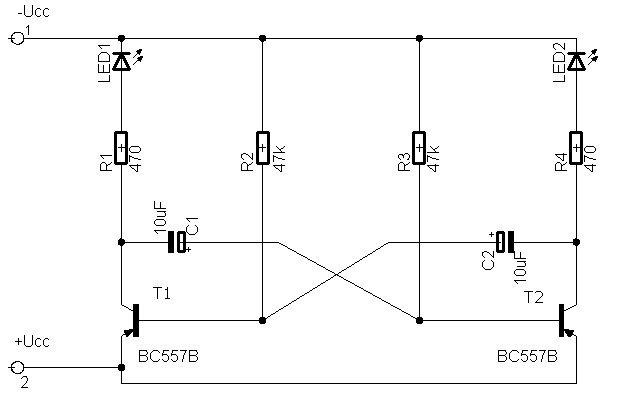

Zostavte multivibrátor z dodaných súčiastok podľa predloženej schémy a overte jeho funkčnosť.

Preštudujte schému. Vysvetlite účel zapojenia, jeho napájanie a očakávaný prejav činnosti.
Pomenujte súčiastky, určte ich hodnoty a skontrolujte ich zhodu so schémou. Pri súčiastkach, ktoré to vyžadujú, určte polaritu a rozmiestnenie vývodov.
Navrhnite rozmiestnenie súčiastok na pripravenej doske alebo kontaktnom poli a zostavte zapojenie.
Skontrolujte spojenia podľa schémy, hodnoty súčiastok, polaritu a neprítomnosť nežiaducich prepojení. Zapojenie predložte učiteľovi na kontrolu.
Po schválení pripojte určené napájanie a overte funkčnosť multivibrátora.
Pomocou dostupného meracieho vybavenia overte priebeh alebo časové vlastnosti výstupného signálu. Zaznamenajte podmienky a výsledky skúšky.
Vysvetlite princíp činnosti zapojenia a vplyv časovacích súčiastok na jeho správanie.
Ak zapojenie nefunguje podľa očakávania, navrhnite postup hľadania chyby. Po odpojení napájania chybu odstráňte a skúšku zopakujte.

Odovzdajte funkčné zapojenie a stručný záznam o jeho overení.

Základná téma

Pomocou dosky Arduino vytvorte programovo riadené zapojenie, ktoré napodobní činnosť astabilného multivibrátora striedavým blikaním dvoch LED.

Určte použitý typ dosky Arduino a pripravte vývojové prostredie. Overte pripojenie dosky k PC.
Navrhnite zapojenie dvoch LED s vhodnými predradnými rezistormi. Zvoľte výstupné piny a svoj výber vysvetlite.
Zostavte zapojenie a predložte ho učiteľovi na kontrolu.
Vytvorte program, v ktorom sa LED pravidelne striedajú: keď jedna svieti, druhá je zhasnutá. Nastavte časovanie podľa zadania učiteľa.
Program overte, nahrajte do dosky a predveďte jeho funkčnosť.
Zmeňte časovanie podľa ďalšieho pokynu. Vysvetlite, ako sa zmena prejaví na perióde a frekvencii blikania jednej LED.
Zaznamenajte zapojenie, použitý program a výsledok overenia.

Vysvetlite úlohu predradných rezistorov a rozdiel medzi multivibrátorom zostaveným zo súčiastok a jeho programovou realizáciou pomocou Arduina.
