09.B Arduino – úplné základy: Prvý program – blikanie diódy (multivibrátor)

Cieľom tejto lekcie je:

  • nahrať prvý skutočne funkčný program,
  • rozblikať diódu (LED) pomocou Arduina,
  • pochopiť, že ide o softvérový multivibrátor,
  • naučiť sa základný digitálny výstup.

Čo je blikanie diódy z pohľadu programu

Keď dióda:

  • chvíľu svieti,
  • chvíľu nesvieti,
  • a tento cyklus sa opakuje,

hovoríme o astabilnom multivibrátore.

V Arduine ho vytvoríme programom, nie elektronickým obvodom.

Variant A – blikanie vstavanej diódy (pin 13)

Tento variant:

  • nevyžaduje žiadne zapájanie,
  • slúži na prvé overenie, že program funguje.

Na Arduino Uno aj Mega je na pine 13 vstavaná dióda označená L.

Program: blikanie diódy na porte 13






void setup() {
  pinMode(13, OUTPUT);   // port 13 nastavíme ako výstup
}

void loop() {
  digitalWrite(13, HIGH); // dióda svieti
  delay(500);             // čakaj 500 ms
  digitalWrite(13, LOW);  // dióda nesvieti
  delay(500);             // čakaj 500 ms
}











Čo máš vidieť







  • bliká dióda L priamo na doske,
    •




  • blikanie sa opakuje donekonečna.
    •











Vysvetlenie programu (veľmi jednoducho)







  • pinMode(13, OUTPUT);
    → hovorí Arduinu, že port 13 bude výstup
    •




  • digitalWrite(13, HIGH);
    → zapne diódu
    •




  • delay(500);
    → počká 0,5 sekundy
    •




  • digitalWrite(13, LOW);
    → vypne diódu
    •




  • loop()
    → všetko sa stále opakuje
    •











Variant B – blikanie externej diódy (odporúčané)





Tento variant je didakticky správnejší, pretože:







  • študent sa učí zapájanie,
    •




  • chápe význam rezistora,
    •




  • nepletie si vstavanú diódu s externou.
    •






Použijeme port 12 (aby neblikala vstavaná dióda).

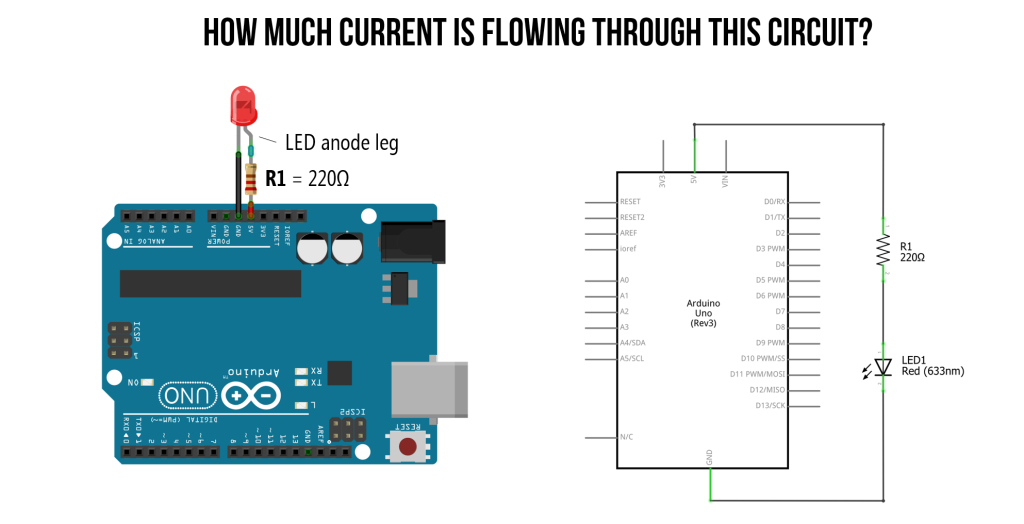

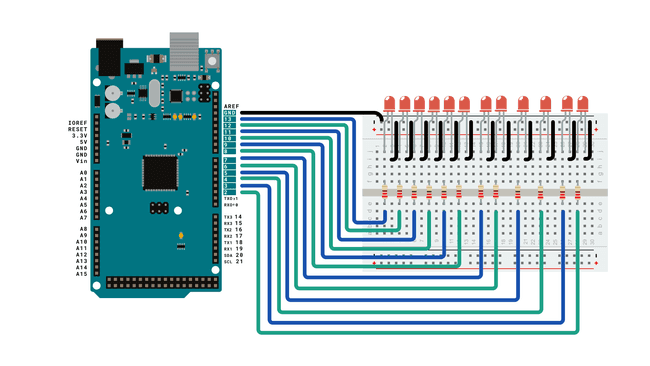

Zapojenie externej diódy (reálne Arduino)




















Zapojenie:







  • D12 → rezistor 220–330 Ω → anóda LED (dlhá nožička)
    •




  • katóda LED (kratšia nožička) → GND
    •











Program: blikanie diódy na porte 12










void setup() {
  pinMode(12, OUTPUT);   // port 12 nastavíme ako výstup
}

void loop() {
  digitalWrite(12, HIGH); // dióda svieti
  delay(500);             // čakaj 500 ms
  digitalWrite(12, LOW);  // dióda nesvieti
  delay(500);             // čakaj 500 ms
}











Čo máš vidieť







  • bliká externá dióda na breadboarde,
    •




  • vstavaná dióda L nebliká.
    •











Prečo musí byť rezistor





Rezistor:







  • obmedzuje prúd cez diódu,
    •




  • chráni diódu aj Arduino.
    •






Dióda bez rezistora = nesprávne zapojenie.

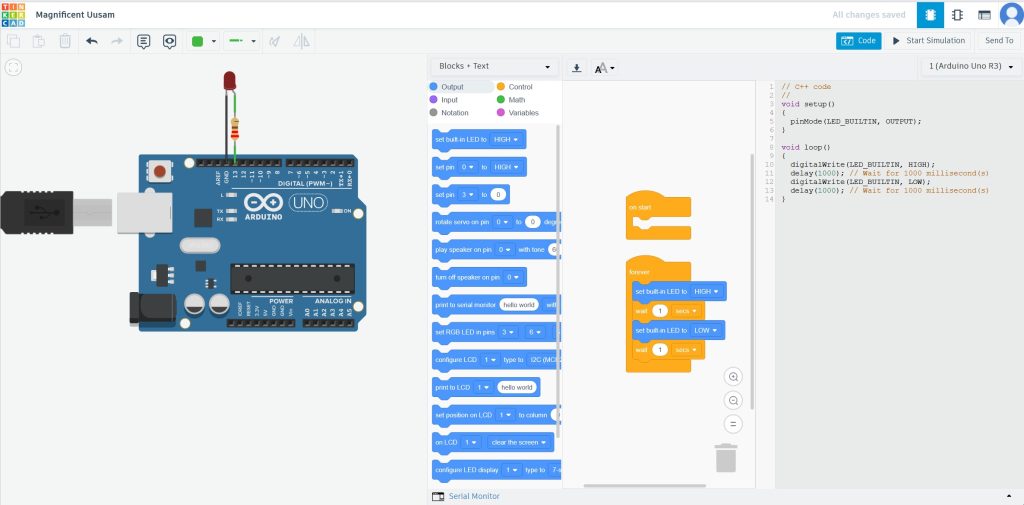

Blikanie v Tinkercade (rovnaký program)





V Tinkercade:







  • použij Arduino Uno,
    •




  • zapoj diódu rovnako ako v reále,
    •




  • vlož ten istý program,
    •




  • spusti Start Simulation.
    •






➡️ Správanie musí byť rovnaké ako na reálnom Arduine. Ak neviete schému yakresliť, vyhľadajte v Basic Components „arduino“ a prekopírujte „Blink“.




















Najčastejšie chyby študentov







  • chýbajúci rezistor,
    •




  • otočená dióda,
    •




  • zapojenie na zlý port,
    •




  • zmena pinu v zapojení, ale nie v programe.
    •











Úlohy pre študentov





Úloha 1 (ľahká)





Zmeň čas blikania na 200 ms.





Úloha 2 (stredná)





Nech dióda svieti 1 sekundu a nesvieti 0,2 sekundy.





Úloha 3 (výzva)

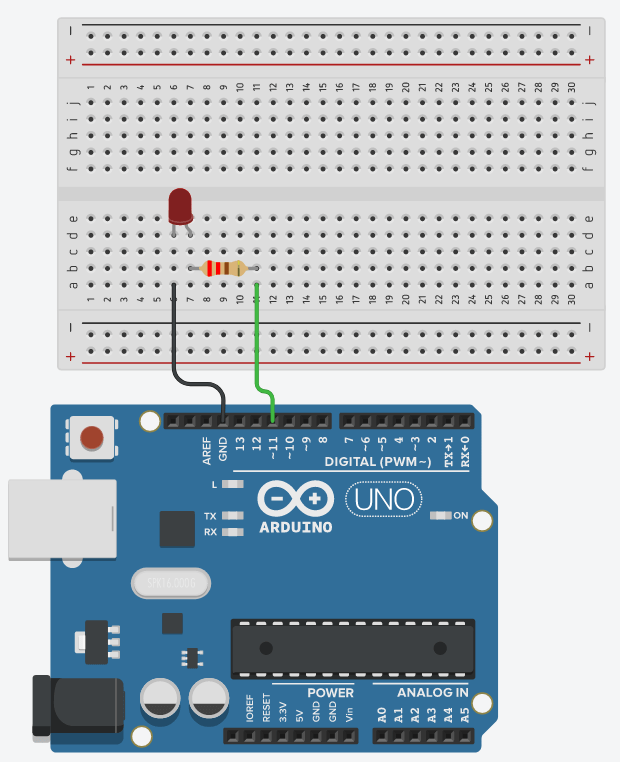

Použi iný port (napr. 11) – uprav zapojenie aj program.










Čo bude nasledovať





V ďalšej lekcii:







  • pridáme tlačidlo,
    •




  • naučíme sa digitálny vstup,
    •




  • vytvoríme ovládanie blikania (START / STOP).
    •






Odkazy na nadväzujúce lekcie: 09, 09.A, 09.B, 09.C, 09.D .
